上海人民牌熔断器式隔离开关HR6

【品牌】上海人民

价      格:
87.13元
会 员 价:
87.13元 省钱
商品编号:
00001298
规      格:
HR6 100A HR6 160A
数      量:
单      位:
商品状态:
上架
标      签:
上海人民牌熔断器式隔离开关 隔离开关
商品详情

简介

上海人民牌熔断器式隔离开关

产品在选型时除了认准知名商标,如人民,以及在此基础上对比产品性能价格外。需要注意的要点总结如下:

一:开关简介

HR6熔断器式隔离开关

HR6系列熔断器式隔离开关(以下简称开关)主要用于额定电压交流400V和660V(45N~62Hz),约定发热电流至630A的具有高短路电流的配电电路和电动机电路中,作为电源开关、隔离开关、应急开关、并作电路保护之用,但一般不作为直接开闭单台电动机之用。

开关符合IEC60947-3、GBI4048.3标准。





二:型号及含义

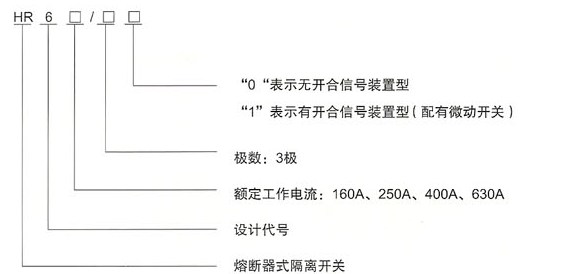

HR6熔断器式隔离开关的型号及含义

一些常见HR6熔断器式隔离开关规格型号有:HR6-160/3,HR6-250/3.HR6-400/3,HR6-630/3

三:结构特征

HR6熔断器式隔离开关由底座、盖和灭弧室等部分组成,均由耐弧塑料制成,为全塑型结构。静触头直接装在底座上,灭弧室拆装方便,每个灭弧室都有内室和外室两部分,采用多片金属灭弧栅,增强了灭弧能力,提高了触头寿命。

NT型熔断体装在盖的内部,盖可沿支持件呈扇形旋转,具有较大的电隔离距离以满足隔离开关的要求,盖可以方便的从底座上拆下,使得安装和更换熔断体很方便。底座上具有两组安装孔,能满足各种开关柜内及面板上安装的要求。开关的两侧面,根据需要可装辅助触头,发出指示开关分合状态的信号。

四:主要参数

1.开关与熔断体的配用关系

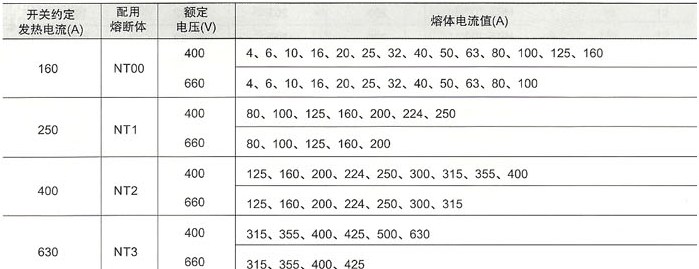

HR6熔断器式隔离开关与熔断体的配用关系

2。HR6开关主要技术参数

型号

HR6-160

HR6-250

HR6-400

HR6-630

额定绝缘电压(V)

660

660

660

660

约定发热电流(A)

100

250

400

630

额定工作电流(A)

440V

160

250

400

630

660V

100

200

315

425

额定接通和分断能力(A)(1.05Ue时)

400V,COSΦ=0.35 AC-23B

接通

1280

2000

3200

5040

分断

960

1500

2400

3780

660V, COSΦ=0.65 AC-22B

接通

480

750

1200

1890

分断

480

750

1200

1890

额定熔断短路电流(kA)

50

50

50

50

最大预期峰值电流(kA)

100

100

100

100

污染等级

3

3

3

3

安装类别

3。辅助开关额定电压交流400V,约定发热电流6A,使用类别为AC-15,额定控制容量300VA。

五:外形与安装尺寸

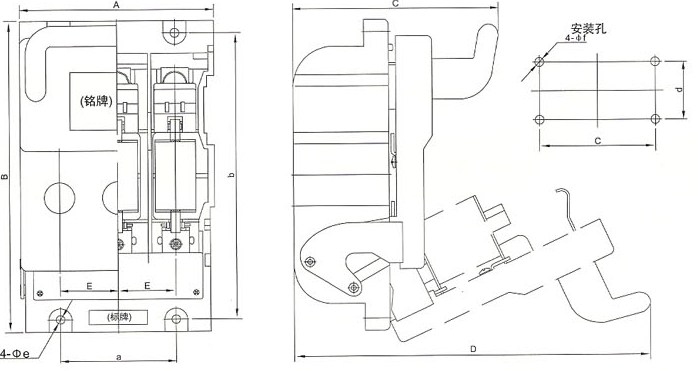

HR6熔断器式隔离开关的外型及安装尺寸

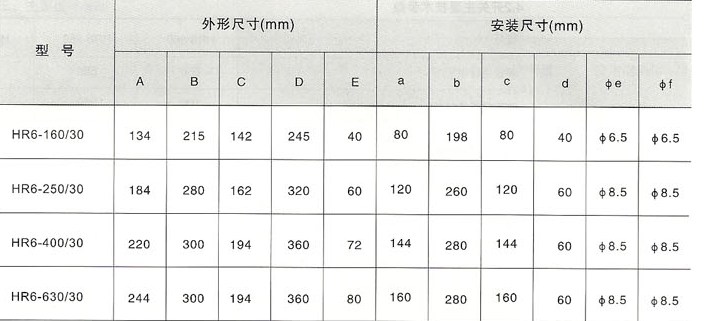

HR6熔断器式隔离开关的外型尺寸详细参数
