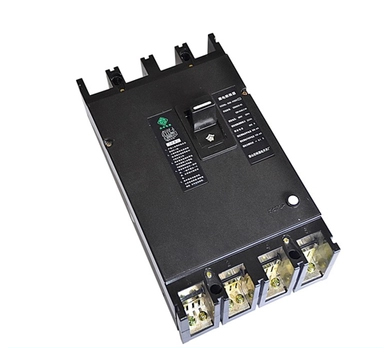

商品详情：DZ20L系列漏电断路器
一：用途及适用范围
1.用途
DZ20L系列漏电断路器适用于交流380V，频率50Hz，额定电源为600A及以下的电路中，作为人身触电保护之用，也可用来防止设备绝缘损坏，产生接地故障电流而引起的火灾危险。并可用来对线路的过载、短路和欠电压保护，亦可作为线路的不频繁转换之用。
目前我国生产的漏电断路器分为两种：额定漏电动作电流在10-30mA可以保护人身，额定漏电动作电流在100-500mA可作为接地电流的绝缘保护。
2.适用范围
a.周围空气温度：上限值不超过+40℃，下限值不低于-5℃，24h的平均值不超过+35℃。
b.安装地点的海拔不超过2000m。
c.安装地点、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最温月的平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
d.污染等级3。
e.安装类别Ⅲ。
f.断路器一般应垂直安装。
g.漏电断路器安装场所的外磁场，在任何方向都不应超过地磁场的5倍。
二：型号及其含义

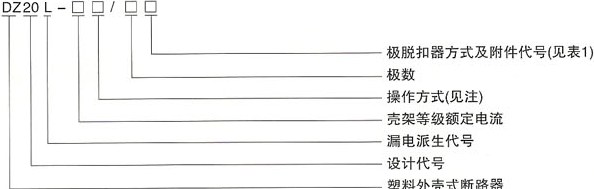

1.产品型号及含义
一些常用的型号有：
DZ20L-160/3300 DZ20L-160/4300 DZ20L-250/4300 DZ20L-250/4300
DZ20L-400/3300 DZ20L-400/4300 DZ20L-600/4300 DZ20L-600/4300
注：手柄直接操作无代号；电动操作用D表示；转动操作用Z表示。
三：结构与工作原理
本系列漏电断路器系电流动作型电子式漏电断路器，主要由零序电流互感器、电子组件板、漏电脱扣器及带有过载和短路保护的断路器组成。全部零件安装在一个塑料外壳中。当被保护线路中有漏电和人身触电时，只要额定漏电动作电流达到动作值，零序电流互感器的二次绕组就输出一个信号，经电子线路板放大，通过漏电脱扣器动作切断电源，从而起到漏电和触电保护之用。
四：主要技术参数
a.漏电断路器的基本规格及参数见表2。
b.配电用反时限断开特性见表5。
c.短路保护电流整定值为10In，具有±20%的准确度。
d.操作循环数见表6。
e.主电路中部导致误动作的过电流极限值为6In。
f.在冲击电压6000V作用下，漏电断路器不产生误动作。
表2:漏电断路器的基本规格
型号 | 壳架等级额定电流A | 额定电压V | 额定频率Hz | 极数 | 额定电流A | 额定极限分段能力KA | 额定漏电动作电流mA | 额定漏电不动作电流mA |
DZ20L-160 | 160 | 380 | 50 | 三级、四级或三级四线 | 16，20，32，40，50，63，80，100，125，160 | 12 | 50 | 25 |
100 | 50 | |||||||
300 | 150 | |||||||
DZ20L-250 | 250 | 125，160，180，200，225，250 | 15 | 50 | 25 | |||
100 | 50 | |||||||
300 | 150 | |||||||
DZ20L-400 | 400 | 200，250，315，350，400 | 20 | 50 | 25 | |||
100 | 50 | |||||||
300 | 150 | |||||||
DZ20L-600 | 600 | 400，500，600 | 50 | 25 | ||||
100 | 50 | |||||||
300 | 150 |
表3:一般漏电断路器的分段时间
表4:延时型漏电的分段时间
表5:配电用反时限断开

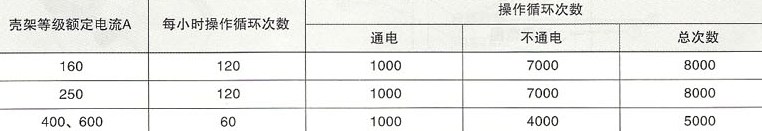

表6:操作循环次数

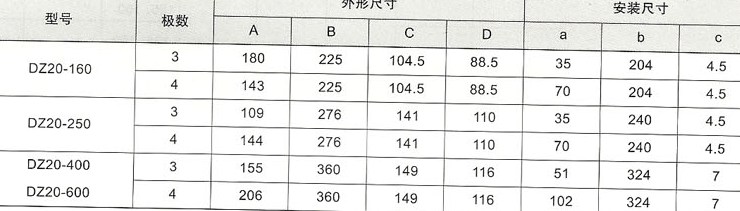

五：外形及安装尺寸(见图1及表7)
六：安装与使用
安装前请检查漏电断路器的电压、电流、频率与规格是否和被保护设备一致，额定漏电动作电流是否满足保护线路及设备的要求。
漏电断路器在出厂前各项保护特性均以严格整定，请用户不要打开外壳随意整定，以免影响性能，否则一切后果自负。
如果你希望了解DZ20l漏电断路器的更多信息，如使用说明，3C认证，价格，维修等资料，请联系我们！
