当前位置:首页 > 测量仪器 > 游标卡尺

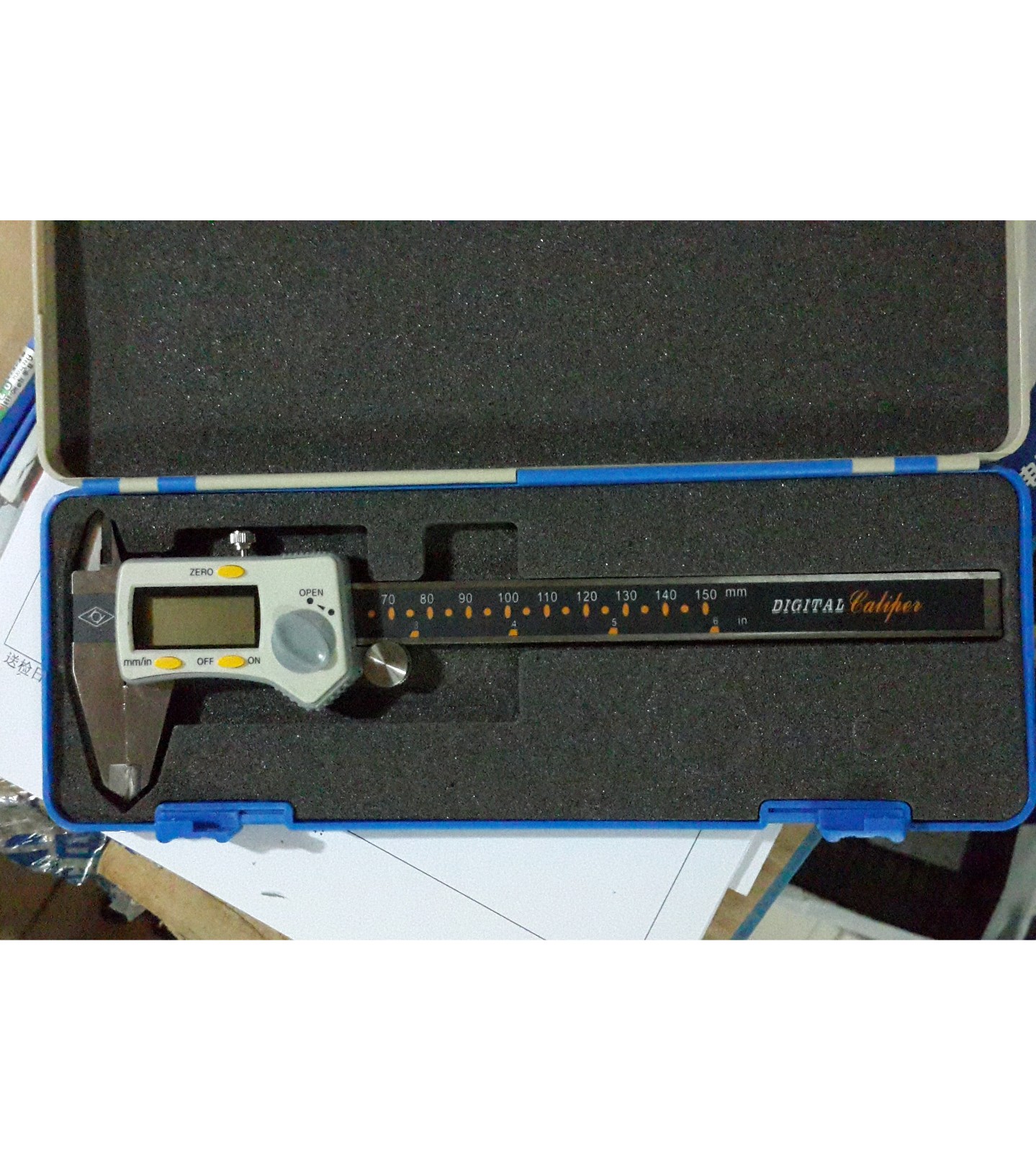

游标卡尺

【品牌】 靖江

【其他品牌】

会员价:¥241.11元 7人已购买
原价:¥241.11(最近材料价格浮动频繁,此产品单价下单前请先咨询我网客服:0592-2654201)
规格:
0-150MM
数量:
单位:
商品状态:
上架
商品编号:00000915 移入收藏夹
运费说明
配送说明
支付方式

商品详情:游标卡尺



游标卡尺,是一种测量长度、内外径、深度的量具。游标卡尺由主尺和附在主尺上能滑动的游标两部分构成。若从背面看,游标是一个整体。游标与尺身之间有一弹簧片,利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉,可将游标固定在尺身上的任意位置。主尺一般以毫米为单位,而游标上则有10、20或50个分格,根据分格的不同,游标卡尺可分为十分度游标卡尺、二十分度游标卡尺、五十分度格游标卡尺等。游标卡尺的主尺和游标上有两副活动量爪,分别是内测量爪和外测量爪,内测量爪通常用来测量内径,外测量爪通常用来测量长度和外径。深度尺与游标尺连在一起,可以测槽和筒的深度。

在形形色色的计量器具家族中,游标卡尺作为一种被广泛使用的高精度测量工具,它是刻线直尺的延伸和拓展,它最早起源于中国。古代早期测量长度主要采用木杆或绳子,或用“迈步”“布手”的手法,待有了长度的单位制以后,就出现了刻线直尺。这种刻线直尺在公元前3000年的古埃及,在公元前2000年的我国夏商时代都已有使用,当时主要是用象牙和玉石制成,直到青铜刻线直尺的出现这种“先进”的测量工具较多的应用于生产和天文测量中。中国汉代科学技术发达,发明了大量的领先当时世界的先进仪器和器具,如浑天仪,地动仪、水排等,这些圆轴类零件的诞生,都昭示这刻线直尺在中国的诞生。

在北京国家博物馆中珍藏的“新莽铜卡尺”,经过专家考证,它是全世界发现最早的卡尺,制造于公元9年,距今年1900多年。与我国相比,国外在卡尺领域的发明晚了1000多年,最早的是英国的“卡钳尺”,外形酷似游标卡尺,但是与新莽铜卡尺一样,也仅仅是一把刻线卡尺,精度和使用范围都较低。

游标卡尺最具现代测量价值的游标卡尺一般认为是由法国人约尼尔·比尔发明的。他是一名颇具名气的数学家,在他的数学专著《新四分圆的结构、利用及特性》中记述了游标卡尺的结构和原理,而他的名字Vernier变成了英文的游标一词沿用至今。而这把赫赫有名的游标卡尺至今没有见到,因此有人质疑他是否制成了游标卡尺。19世纪中叶,美国机械工业快速发展,美国夏普机械有限公司创始人与1985年秋,成功加工出了世界上第一批四把0-4英寸的游标卡尺,其精度达到了0.001毫米。1854年荷、法、德、英、都普遍用上了游标卡尺,1856年日本也普及了游标卡尺,游标卡尺的制造技术逐渐更新迅速提高,使之成为了通用性的长度。

1992年5月在扬州市西北8公里的邗江县甘泉乡(今邗江区甘泉镇)顺利清理了一座东汉早期的砖室墓,从墓中出土了一件铜卡尺(见图),此铜卡尺由固定尺和活动尺等部件构成。固定尺通长13.3厘米,固定卡爪长5.2厘米、宽0.9厘米、厚0.5厘米。固定尺上端有鱼形柄,长13厘米,中间开一导槽,槽内置一能旋转调节的导销,循着导槽左右移动。在活动尺和活动卡爪间接一环形拉手,便于系绳或抓握。两个爪相并时,固定尺与活动尺等长。使用时,将左手握住鱼形柄,右手牵动环形拉手,左右拉动,以测工件。用此量具既可测器物的直径,又可测其深度以及长、宽、厚,均较直尺方便和精确。惜因年代久远,其固定尺和活动尺上的计量刻度和纪年铭文,已锈蚀难以辨认。东汉原始铜卡尺的出土,纠正了世人过去认为游标卡尺乃是欧美科学家发明的观念。

工作原理

游标卡尺是工业上常用的测量长度的仪器,它由尺身及能在尺身上滑动的游标组成,如图2.3-1所示。若从背面看,游标是一个整体。游标与尺身之间有一弹簧片(图中未能画出),利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉,可将游标固定在尺身上的任意位置。尺身和游标都有量爪,利用内测量爪可以测量槽的宽度和管的内径,利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起,可以测槽和筒的深度。

尺身和游标尺上面都有刻度。以准确到0.1毫米的游标卡尺为例,尺身上的最小分度是1毫米,游标尺上有10个小的等分刻度,总长9毫米,每一分度为0.9毫米,比主尺上的最小分度相差0.1毫米。量爪并拢时尺身和游标的零刻度线对齐,它们的第一条刻度线相差0.1毫米,第二条刻度线相差0.2毫米,……,第10条刻度线相差1毫米,即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。

当量爪间所量物体的线度为0.1毫米时,游标尺向右应移动0.1毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时,说明两量爪之间有0.5毫米的宽度,……,依此类推。

在测量大于1毫米的长度时,整的毫米数要从游标“0”线与尺身相对的刻度线读出。

使用方法

用软布将量爪擦干净,使其并拢,查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量:如没有对齐则要记取零误差:游标的零刻度线在尺身零刻度线右侧的叫正零误差,在尺身零刻度线左侧的叫负零误差(这件规定方法与数轴的规定一致,原点以右为正,原点以左为负)。测量时,右手拿住尺身,大拇指移动游标,左手拿待测外径(或内径)的物体,使待测物位于外测量爪之间,当与量爪紧紧相贴时,当测量零件的外尺寸时:卡尺两测量面的联线应垂直于被测量表面,不能歪斜。

测量时,可以轻轻摇动卡尺,放正垂直位置,图2-6所示。否则,量爪若在如图2-6所示的错误位置上,将使测量结果a比实际尺寸b要大;先把卡尺的活动量爪张开,使量爪能自由地卡进工件,把零件贴靠在固定量爪上,然后移动尺框,用轻微的压力使活动量爪接触零件。如卡尺带有微动装置,此时可拧紧微动装置上的固定螺钉,再转动调节螺母,使量爪接触零件并读取尺寸。决不可把卡尺的两个量爪调节到接近甚至小于所测尺寸,把卡尺强制的卡到零件上去。这样做会使量爪变形,或使测量面过早磨损,使卡尺失去应有的精度。
